Нерегулируемый аксиально-поршневой насос-мотор МН 56/32

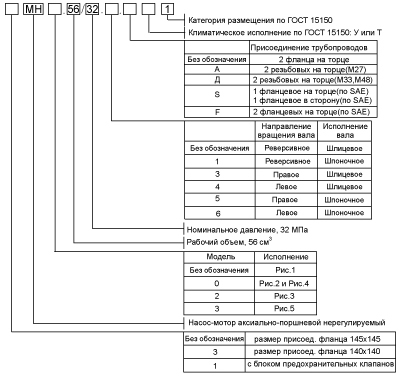

Структурная схема обозначения:

Технические параметры:

Наименование параметра Величина
насос мотор
Рабочий объем, см 3

номинальный
56  1,5 56  1,5
Частота вращения, с -1 (об/мин):

номинальная
25(1500) 33,3(2000)
максимальная
33,3(2000) 58,3(3500)
минимальная
3,3(200) 0,16(10)
Подача, л/мин

номинальная, не менее 80 -2
Расход, л/мин, номинальный не более
117,8 +3,2
Давление на выходе, МПа, (кгс/см 2 )

номинальное
32 (320)
максимальное
40 (400) 20 (200)
Давление на входе, МПа, (кгс/см 2 )

номинальное
32 (320)
максимальное 1,6 (16) 40 (400)
минимальное для закрытых схем
0,4 (4)
минимальное (абсолютное)


для открытых схем
0,08 (0,8)
Перепад давлений, МПа (кгс/см 2 )

номинальный

32 (320)
Давление дренажа, МПа (кгс/см 2 )

максимальное
0,2 (2) 0,2 (2)
Коэффициент подачи, % 95
Гидромеханический КПД, %


92
КПД, % 90 90
Масса (без рабочей жидкости), кг 20 20
Номинальная мощность, кВт,

потребляемая, не более
48,8 +1,2
эффективная, не менее

53,7 -1,4
Крутящий момент, Н·м,

номинальный не менее


262 -7

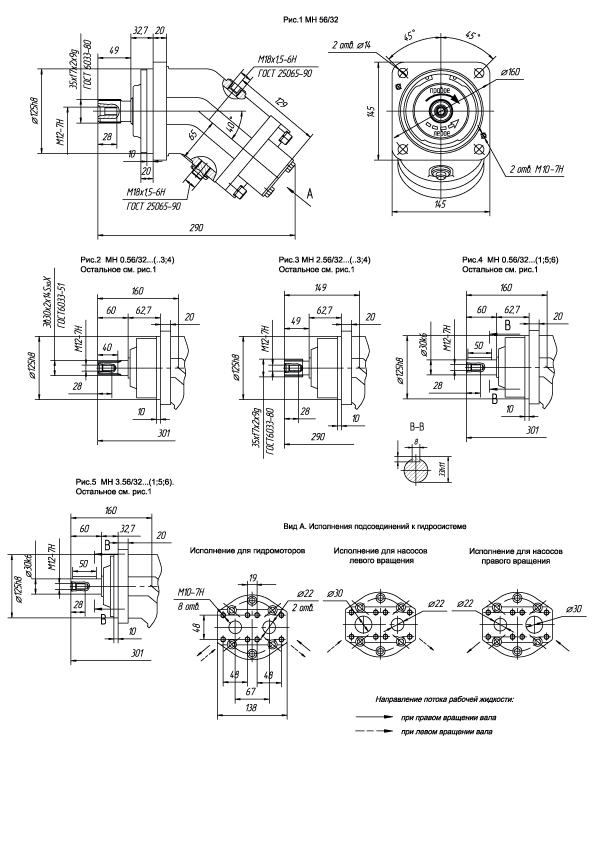

Габаритно-присоединительные размеры:



Скачать PDF (838 Кб)
